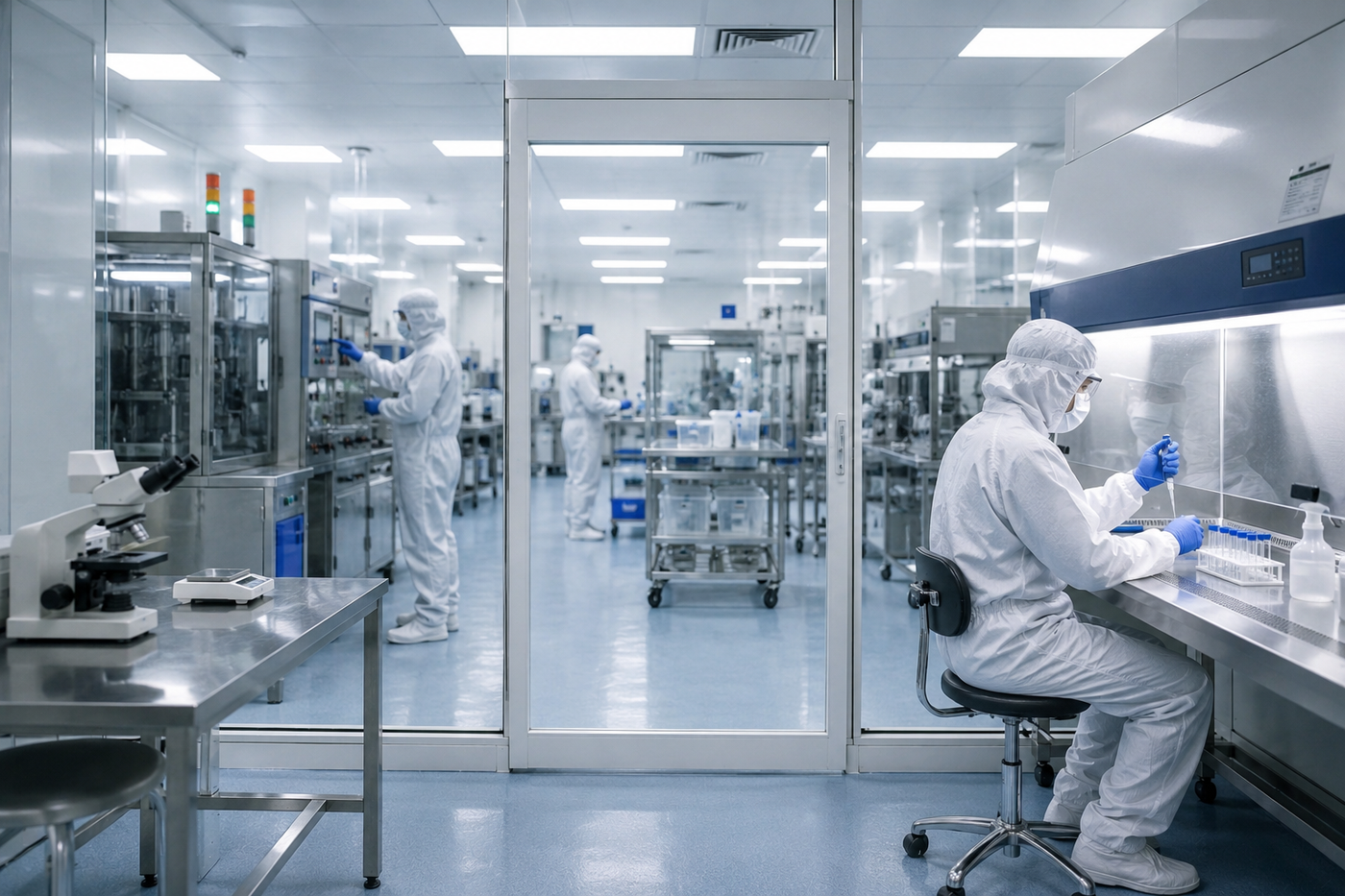

מהו חדר נקי ואיך הוא עובד?

חדר נקי הוא חלל מבוקר שמתוכנן לצמצם ולשלוט בריכוז החלקיקים הנמצאים באוויר. בניגוד לחדר רגיל, שבו אבק, סיבים וחלקיקים נוספים נכנסים ונפלטים באופן חופשי יחסית, בחדר נקי קיימת מערכת שלמה שנועדה לשמור על תנאי סביבה מוגדרים בהתאם לצרכים של התהליך, המוצר או הציוד שנמצאים בו.
השימוש בחדרים נקיים נפוץ בתחומים שבהם גם חלקיקים קטנים מאוד עלולים להשפיע על איכות המוצר, על תהליך הייצור או על תוצאות העבודה. בין היתר ניתן למצוא חדרים נקיים בתעשיית התרופות והביוטכנולוגיה, בייצור רכיבים אלקטרוניים ומוליכים למחצה, במעבדות מחקר ובתהליכי ייצור מדויקים.
חשוב להבין שחדר נקי אינו פשוט חדר סגור עם מערכת מיזוג טובה. רמת הניקיון נוצרת משילוב בין תכנון החלל, סינון האוויר, אופן פיזור האוויר, הפרשי לחצים, חומרי הגמר, תנועת עובדים וחומרים, שיטות ניקוי ותחזוקה. כדי לשמור על התנאים הנדרשים, כל המרכיבים האלה צריכים לעבוד כמערכת אחת.

איך נשמרת רמת הניקיון בחדר נקי?

העיקרון המרכזי בפעולת חדר נקי הוא שליטה בכמות החלקיקים שנכנסים לחלל, נוצרים בתוכו ונשארים באוויר. לשם כך האוויר עובר סינון ומוזרם לחלל בצורה מתוכננת, תוך התאמה לרמת הניקיון הנדרשת ולתהליך שמתבצע בחדר.
מערכת האוויר היא לכן אחת המערכות המרכזיות בחדר נקי. האוויר המסונן מוזרם אל החדר, ובמקביל אוויר מוחזר או יוצא ממנו בהתאם לתכנון המערכת. המטרה היא לספק אוויר ברמת ניקיון מתאימה ולפנות חלקיקים שנוצרים במהלך העבודה לפני שהם מצטברים בחלל.
גם צורת זרימת האוויר חשובה. בחלק מהחדרים ניתן להשתמש בזרימת אוויר מעורבת, וביישומים אחרים נדרש דפוס זרימה מבוקר יותר. הבחירה תלויה בדרגת הניקיון, בסוג התהליך, בציוד ובאופן שבו החלקיקים עלולים להיווצר ולהתפזר.
כמות האוויר וסחרורו אינם נקבעים רק לפי גודל החדר. יש להביא בחשבון את רמת הניקיון הנדרשת, מספר האנשים, הציוד, עומסי החום ואופי הפעילות. אנשים עצמם הם מקור משמעותי לחלקיקים, ולכן חדר עם פעילות אינטנסיבית עשוי לדרוש טיפול שונה מחדר שבו כמעט אין תנועה.
גם המשטחים בחלל משפיעים על יכולת השמירה על הניקיון. רצפות, קירות, תקרות, דלתות וריהוט צריכים להתאים לסביבה שבה נדרשת רמת ניקיון גבוהה ולהיות כאלה שניתן לנקות ולתחזק בצורה מתאימה.

סינון אוויר, לחצים ובקרת תנאי הסביבה

אחד המרכיבים המזוהים ביותר עם חדרים נקיים הוא סינון האוויר. מערכות הסינון נועדו לצמצם את כמות החלקיקים הנכנסים לחלל דרך אספקת האוויר, כאשר סוג ורמת הסינון נקבעים בהתאם לדרישות הפרויקט.
אבל סינון לבדו אינו מספיק.
בתכנון חדר נקי יש חשיבות גם למאזן האוויר ולהפרשי הלחצים בין אזורים. במקרים שבהם רוצים לצמצם כניסה של אוויר מאזורים פחות נקיים, ניתן ליצור לחץ גבוה יותר בחלל המבוקר ביחס לסביבה הסמוכה. כך, כאשר קיימת פתיחה בין האזורים, כיוון תנועת האוויר המתוכנן יכול לסייע בצמצום חדירת מזהמים מהאזור הסמוך.
עם זאת, כיוון הפרשי הלחצים אינו זהה בכל יישום. יש תהליכים שבהם המטרה המרכזית היא להגן על המוצר או התהליך מפני הסביבה, ולעומתם יישומים שבהם נדרשת גם שליטה אחרת בהתאם לסוג הפעילות והסיכונים. לכן תכנון הלחצים צריך להיקבע לפי דרישות התהליך ולא לפי כלל אחיד שמתאים לכל חדר נקי.
גם טמפרטורה ולחות עשויות להיות חלק מהבקרה. בחלק מהתהליכים הן משפיעות על יציבות הציוד, חומרי הגלם, תהליך הייצור או נוחות העובדים. לכן מערכת המיזוג בחדר נקי נדרשת לעיתים להתמודד בו זמנית עם רמת ניקיון, עומסי חום, לחות ולחצים.
מערכת טובה צריכה גם להישאר יציבה כאשר התנאים בחדר משתנים. פתיחת דלת, כניסה של עובדים או הפעלת ציוד יכולים לשנות את מאזן האוויר, ולכן תכנון נכון צריך להתייחס להתנהלות האמיתית ולא רק למצב תיאורטי של חדר סגור וריק.

למה ההתנהלות בתוך החדר חשובה לא פחות מהמערכות?

גם חדר שתוכנן עם מערכות מתקדמות לא יוכל לשמור על רמת הניקיון הנדרשת אם ההתנהלות בתוכו אינה מתאימה.
אנשים, ציוד וחומרים שנכנסים לחלל יכולים לשאת איתם חלקיקים. לכן בחדרים נקיים קיימת בדרך כלל חשיבות לאופן הכניסה והיציאה, לביגוד מתאים, להעברת ציוד וחומרים ולשמירה על נהלי ניקוי.
תנועת עובדים משפיעה גם על האוויר. תנועה מהירה, פתיחה תכופה של דלתות או הכנסת ציוד בצורה לא מבוקרת יכולות להשפיע על פיזור החלקיקים ועל תנאי החדר.
מסיבה זו הקמת חדרים נקיים כוללת בדרך כלל לא רק את בניית החלל והתקנת המערכות, אלא גם חשיבה על אזורי מעבר, חדרי הלבשה במידת הצורך, מסלולי עובדים וחומרים ואופן העבודה השוטף.
גם ניקוי ותחזוקה הם חלק מהיכולת לשמור על רמת הניקיון לאורך זמן. משטחים, ציוד ומערכות צוברים חלקיקים במהלך הפעילות, ולכן נדרשים תהליכי ניקוי מתאימים. בנוסף, מערכות הסינון, האוויר והבקרה דורשות תחזוקה ובדיקות כדי לוודא שהן ממשיכות לפעול בהתאם לדרישות.

איך יודעים איזו רמת ניקיון נדרשת?

לא כל חדר נקי צריך להגיע לאותה רמת ניקיון. דרגת הניקיון נקבעת לפי התהליך שמתבצע בחדר ולפי ריכוז החלקיקים המותר באוויר.
סדרת התקנים ISO 14644 משמשת בסיס מרכזי לסיווג ולתכנון של חדרים נקיים. סיווג האוויר לפי ISO 14644-1 מבוסס על מדידת ריכוז חלקיקים באוויר בגדלים מוגדרים. ככל שנדרשת סביבה נקייה יותר, כך נדרשת שליטה הדוקה יותר בריכוז החלקיקים.
אבל מספר הסיווג לבדו אינו מספר את כל הסיפור. שני חדרים בעלי אותה דרגת ניקיון יכולים להיות שונים מאוד מבחינת תכנון המערכות, זרימת האנשים, הציוד, הטמפרטורה, הלחות והלחצים, משום שכל אחד מהם משרת תהליך אחר.
לכן לפני תכנון והקמת חדרים נקיים צריך להתחיל מהגדרת הדרישות של התהליך: מה רגיש לחלקיקים, איזו רמת ניקיון נדרשת, כמה אנשים יעבדו בחדר, איזה ציוד יפעל בו, אילו חומרים ייכנסו אליו ואילו תנאים סביבתיים צריך לשמור.
חדר נקי עובד בצורה נכונה כאשר החלל, מערכת האוויר, הסינון, הפרשי הלחצים, החומרים, הציוד וההתנהלות התפעולית מותאמים זה לזה. הוא אינו מערכת אחת או רכיב בודד, אלא סביבה מבוקרת שלמה שנועדה לשמור באופן עקבי על התנאים שהוגדרו לתהליך.
